Beschreibung
Der USB-UART-Converter stellt die Daten einer UART-Schnittstelle über eine USB-Schnittstelle bereit. Er kann verwendet werden, um zum Beispiel eine Elektronik mit einer UART-Schnittstelle mit einem PC über USB zu verbinden und Daten über ein Terminal-Programm mit der Elektronik auszutauschen.

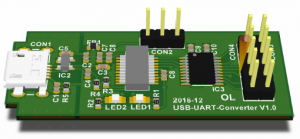

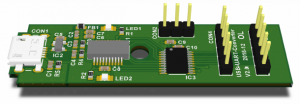

Der Converter wurde in zwei Varianten für zwei verschiedene Gehäuse entwickelt. Er kann jedoch auf vollständig ohne Gehäuse verwendet werden.
Das Herzstück bildet ein FTDI-Chip, welcher die Umwandlung von USB nach UART mit einem vollständigen Hardware-Handschake auf Seite der UART ermöglicht. Des Weiteren zeigen zwei LEDs das Senden und Empfangen von Daten an. Die UART kann über einen Jumper auf zwei verschiedene Spannungspegel, 3,3V und 5V, eingestellt werden und ist somit mit verschiedenen Hardware-Architekturen kompatibel.
Für die Verwendung kann die Installation des VCP-Treibers (Virtual COM Port) von FTDI notwendig sein.
Motivation
Trotz der Tatsache, dass diese Konverter auch online als fertige Elektronik zu bestellen sind, habe ich mich dazu entschieden selbst einen Konverter zu entwickeln. Hierfür gibt es zwei hauptsächliche Gründe. Zum einen wollte ich mein Wissen und meine Fähigkeiten erweitern und zum anderen besitzen die fertigen Konverter nur einen festen Spannungspegel für die UART.
Eckdaten
- USB-Schnittstelle (Mikro-USB)
- UART-Schnittstelle (Stiftleiste mit 2,54mm Rastermaß)
- vollständiger Hardware-Handshake der UART möglich
- Einstellbare Spannungspegel der UART (3,3V oder 5V)
- 2 LEDs zur Anzeige jedes empfangenen und gesendeten Byte
- ESD-Schutz der USB-Schnittstelle
Bilder
Anmerkungen
Wünschen Sie weitere Informationen zu dem Projekt? Schreiben Sie mir einfach eine Nachricht.
